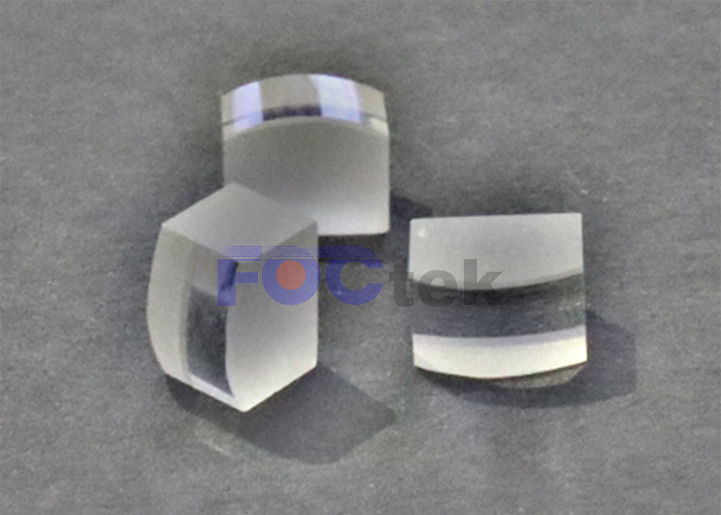

非球面柱面鏡
福特科光電推出了全新非球面柱面鏡加工技術。實現了普通柱面鏡無法達到的優良效果。柱面鏡主要應用于改變成像尺寸大小的設計要求。例如把一個點光斑轉換成一條線斑，或者在不改變像寬度的情況下改變像的高度?？蓱迷诰€性探測器照明、條形碼掃描、全息技術、光信息處理、計算機、激光領域、生物醫療等。光學柱面鏡在強激光系統和同步輻射光束線中也有著廣泛的應用,同時,對柱面鏡零件的要求也越來越高,尤其在大功率激光諧振腔的腔片和長距離線干涉儀等高精度測試儀器和裝置中。
普通柱面鏡，可以使用傳統的拋光法制造出來。但是非球面柱面鏡，需要使用多軸的單點金剛石車床進行超精密的車削，其成品難度非常高。福特科自主開發的非球面柱面鏡加工技術，可以根據客戶的需求定制不同的非球面柱面鏡。福特科獨創的非球柱面面型檢測技術，突破了產品生產后無法校準測試的難點。
|
非球面柱面鏡/通用加工指標 |
|||
|
直徑（mm×mm） |
面型誤差（μm） |
光潔度 |
中心偏 |
|
6×6~100×100 |
PV<5, RMS WFE<0.75 |
S/D=60/40 |
<5' |
